1. НАЗНАЧЕНИЕ

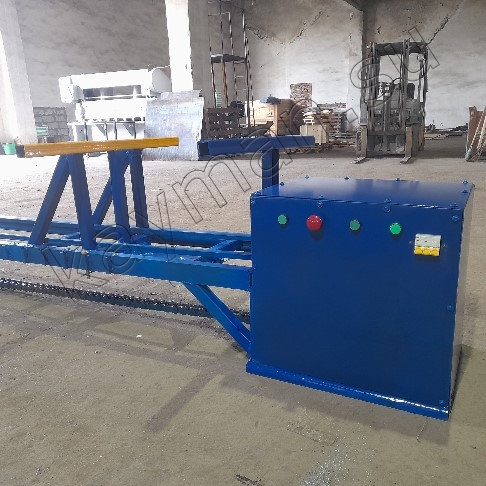

Настоящий пакетировочный станок предназначен для пакетирования бухт объемных колюче-ленточных заграждений с целью уменьшения объема при складировании и транспортировке готовой продукции.
2.1. Основные параметры
Станок позволяет производить пакетирование колюче-ленточных заграждений диаметром от 400 до 955мм.
Количество бухт, загружаемых на пакетировочный станок определяется экспериментально, до заполнения всего рабочего пространства.
Мощность электропривода станка – 0,55 кВт 380В
Для пакетирования бухт диаметром свыше 600мм необходимо установить поставляемые в комплекте дополнительные крестовины.
3.КОМПЛЕКТ ПОСТАВКИ.
- Пакетировочный станок -1 шт.
- Дополнительные крестовины -2 шт.
- настоящий паспорт – 1шт.
4.УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ.
4.1. Для подключения станка снимите верхнюю крышку пакетировщика.
4.2.В нижней части правой боковой стенки пакетировщика имеется отверстие для ввода кабеля.
4.3. Подключить кабель питания на электрическую колодку и нулевой провод на массу.
4.4. Проверить правильность фазировки. Для этого включить автоматический выключатель. Загорится контрольная лампа «СЕТЬ».
4.5. Нажать левую зеленую кнопку на панели пакетировщика – каретка должна начать движение влево. В случае необходимости поменяйте фазировку.
4.6. Установите крышку на место.
Теперь пакетировочный станок готов к работе.
Движение каретки влево ограничено концевым выключателем.
Движение каретки вправо ограничиваем перестановкой стержня в соотвествующую выбранному размеру позицию.
В случае необходимости, кнопка «СТОП» позволяет остановить движение каретки в любой момент времени. Размер пакетирования для каждого пакетирования устанавливается экспериментально.
Например:
заграждение 500/3-2,0-45 25 бухт сжимаем до размера 1,0
заграждение 600/5-2,5-53 20 бухт сжимаем до размера 1,0
заграждение 900/5-2,5-100 20 бухт сжимаем до размера 1,1

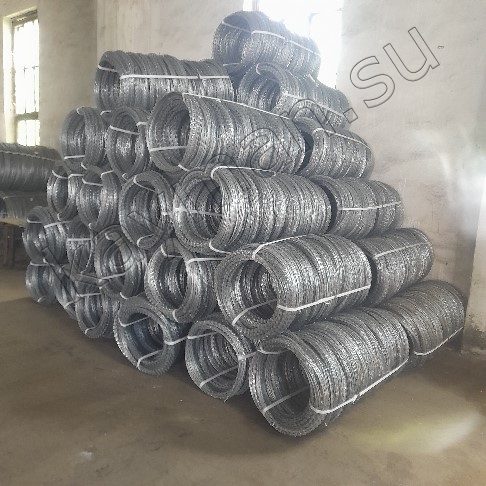

После окончания процесса сжатия стянуть полученный рулон ПП лентой или стальной лентой в трех равноудаленных по окружности местах.
Включить движение каретки влево. Столкнуть стянутый рулон заграждения со станины станка.
