Классификация колюче-ленточных заграждений

Разделяются на несколько видов: линейные, объемные и плоские.
1. Линейные заграждения – ПЛЗ.

СборкаСостоят из одной либо нескольких нитей завальцованной вокруг сердечника армированной колючей ленты (ЗАКЛ). Может использоваться как самостоятельное ограждение, устанавливаемое по периметру охраняемого объекта. Главной отличительной особенностью от предшественницы – традиционной одно- и двухосновной колючей проволоки, является возможность применения ее для изготовления сложных инженерно-технических сооружений.



Поставляется в бухтах по 50,100,200м.п.

Пример маркировки: ЗАКЛ-100, где

- Диаметр армирующего сердечника, мм
- количество пог. м. в бухте



2. Объемные заграждения – спиральные барьеры безопасности.

Для получения объема армированную ленту наматывают на барабан, нужного диаметра. По технической документации витки скрепляют попарно клещевками прямоугольной формы. В результате этого, сооружение обретает объемную спиралевидную форму. Выпускаются под ТМ Гавиал, Аллигатор.

В качестве основы используют – армированную колючую ленту скрученную или завальцованную.

АСКЛ – Армированная Скрученная Колючая Лентаколючая лента оборачивается вокруг проволоки.

Чтобы устанавливать ее на ограждении, начали использовать специализированные кронштейны разных модификаций.



ЗАКЛЗ - Завальцованное Армированное Колюче-Ленточное Заграждение — колючая лента завальцовывается вокруг сердечника.

Что обозначает маркировка?

К примеру: 500/3-2,3 обозначает:

500 — диаметр в собранном виде;
3 — число клещёвок (скоб) по окружности
2,3 – диаметр сердечника (проволоки)

Рекомендуемая растяжка бухты и прочие параметры отмечаются на бирке упаковки.

3. Плоские заграждения — плоские барьеры безопасности (ПББ).

Разделяются:

  • Спиральные - ПЗЕ
  • Плоское рулонное заграждение ВАРАН



Плоское заграждение спиральное — изделие, которое получают накладывая кольца спирали ЗАКЛ определенного диаметра одно на другоей в одной плоскости. При этом центр окружности смещается по прямой на 1/2, 1/3, 1/4 диаметра спирали. Витки в точках, где пересекается либо соприкасается ЗАКЛ соединяются посредством специализированных скоб прямоугольного либо круглого сечения.

Пример маркировки: ПЗЕ 500/2:
500 — диаметр кольца, оно же высота, мм
2 – коэффициент смещения (каждое последующее кольцо смещено от предыдущего на ½ диаметра (в данном случае на 250 мм)

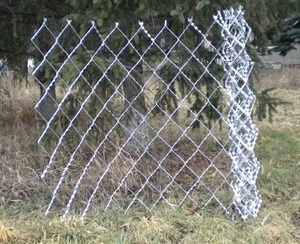

Плоское заграждение рулонное – сетчатое полотно, в его производстве струны ЗАКЛ, скрепляют скобами прямоугольного сечения и они формируют ячейки в виде ромба либо прямоугольника, установленной конструкторскими нормами величины.

Компания Кайман изготавливает заграждение с ячейками размером (в мм): 90 x 90, 120 x 120, 150 x 150. 180 x 180, 210 x 210. Высота выбирается по количеству ячеек по вертикали и может варьироваться от 430 мм до 3-х м.



На бирке указываются дополнительные характеристики:

  • Нормативный документ -ТУ 25.93.13-001-00383018-2017
  • Диаметр и ГОСТ армирующего сердечника в мм
  • Высота заграждения в м
  • Количество м.пог. в рулоне заграждения
  • Вес рулона в кг

Выпускаются под ТМ Варан. В спецификации это заграждение является транспарантным, гибким, просматриваемым и универсальным, многоразового использования
